看板 PC_Shopping
作者 wolflsi (港都狼仔)
標題 [開箱] Fractal Design Focus 2機殼
時間 Thu Aug 18 12:10:30 2022

狼窩2.0無廣告好讀版：
https://wolflsi.blogspot.com/2022/08/fractal-design-focus-2.html
狼窩1.0好讀版：
https://wolflsi.pixnet.net/blog/post/70160338
Fractal Design Focus 2機殼開箱 @ 港都狼窩 WolfLSI's Den :: 痞客邦 ::
[圖]
[圖]
[圖]
Fractal Design Focus 2機殼特色： ●正面全網孔面板能讓氣流順暢通過 ●無打孔強化玻璃透明側板，免用工具即可開啟 ●前方/頂部/後方均有安裝風扇的位置，提供最多6顆120mm風扇安 ...



https://i.imgur.com/TTMeFAW.jpg
[圖]
Fractal Design Focus 2機殼特色：
●正面全網孔面板能讓氣流順暢通過
●無打孔強化玻璃透明側板，免用工具即可開啟
●前方/頂部/後方均有安裝風扇的位置，提供最多6顆120mm風扇安裝空間。前方預裝2個
Aspect 14 RGB風扇
●前方可安裝最大360mm一體式水冷散熱排，頂部可安裝最大240mm一體式水冷散熱排
●前方配置金屬細緻網孔面板，頂部配置磁吸式過濾網，底部電源進氣口配置後抽式過濾
網
●配置7個無支架標準擴充槽，不用擔心介面卡連接埠會被阻擋，也可使用另購的顯卡垂
直安裝架
●頂置式I/O面板提供2個USB3.2 Gen1 Type-A，並預留1個USB3.2 Gen2 Type-C位置供使
用者選購安裝
●底板背面可安裝2顆3.5吋硬碟及2顆2.5吋SSD
●前方未安裝水冷排時可安裝405mm長度顯示卡

●內建燈光控制板，提供1組ARGB輸出，可從頂部獨立燈光控制按鈕切換內建預設燈效，

同時電源燈顏色也會隨著燈光顏色改變

Fractal Design Focus 2機殼規格：
本體尺寸(LxWxH)：471.5x215x450.5mm
可安裝主機板種類：ATX、Micro ATX、ITX
可安裝電源供應器種類：ATX
前置I/O埠：2個USB3.2 Gen1 Type-A、耳機、麥克風、1個USB3.2 Gen2 Type-C(預留位置
，可選購)
底板3.5吋安裝空間：2個
底板2.5吋安裝空間：2個
標準擴充槽：7個
前方風扇安裝空間：3個120mm或2個140mm(預裝2個Aspect 14 RGB風扇)
頂部風扇安裝空間：2個120/140mm
後方風扇安裝空間：1個120mm
過濾網：前方金屬細緻網孔面板，頂部磁吸式過濾網，底部電源進氣口後抽式過濾網
可安裝CPU散熱器高度：最大170mm
可安裝顯示卡長度：最大405mm(前方未安裝水冷排時)
可安裝電源供應器長度：建議175mm，最大250mm
前方可安裝水冷排尺寸：120/140/240/280/360mm(寬度小於145mm)
頂部可安裝水冷排尺寸：120/240mm(寬度小於121mm，主機板上方元件/記憶體高度小於
35mm)
後方可安裝水冷排尺寸：120mm
風扇型號：Aspect 14 RGB風扇
風扇轉速：1000RPM
風扇電流：0.24A
風扇電壓：12V
風扇接頭：3pin含分接頭
LED電壓：5V
LED電流：0.3A
LED接頭：ARGB 3pin含分接頭

▼此面外箱有商標、產品名稱、產品規格、外觀單線圖、運輸注意標誌(朝上放置/避免潮
濕/易碎取放注意)
https://i.imgur.com/uAynzhm.jpg
[圖]
▼此面外箱有商標、各部多國語言說明、分解單線圖、運輸注意標誌(朝上放置/避免潮濕
/易碎取放注意)
https://i.imgur.com/UZm02rQ.jpg
[圖]
▼外箱左右兩側有產品名稱、提把開口、型號、機種/顏色標示、條碼、商標、版權/廠商
資訊、產地、運輸注意標誌(朝上放置/避免潮濕/易碎取放注意)、認證標誌
https://i.imgur.com/W70ykDE.jpg
[圖]
▼外箱頂部有商標及產品名稱
https://i.imgur.com/ToqHF8M.jpg
[圖]
▼Fractal Design Focus 2機殼外觀，前方配置金屬細緻網孔面板，左側配置無打孔強化
玻璃側板
https://i.imgur.com/RaD6gn8.jpg
[圖]
▼前方金屬細緻網孔面板除提供充足進氣量外，也可過濾較大灰塵髒汙。最下方左邊有
Fractal Design商標
https://i.imgur.com/2Fi5Uc5.jpg
[圖]
▼前方面板背面
https://i.imgur.com/5Ztn2ez.jpg
[圖]
▼風扇安裝在正面外側，配置長條形固定孔，可安裝3個120mm或2個140mm風扇，水冷排可
裝到360mm(寬度小於145mm)，已預裝2顆Aspect 14 RGB風扇
https://i.imgur.com/MJ1ZC3D.jpg
[圖]
▼Aspect 14 RGB風扇，乳白色扇葉軸心處有Fractal Design商標貼紙，黑色外框中央貼
紙有商標、型號、轉速、電壓/電流、認證標誌。風扇電源線路為3pin帶分接頭，燈光線
路為ARGB 3pin帶分接頭，分接頭設有保護套

https://i.imgur.com/4ZPpSW0.jpg
[圖]
▼後方三角孔洞網狀通風口配置長條形固定孔，可安裝1個120風扇，水冷排可裝到120mm
。7個標準擴充槽之間沒有支架，不用擔心介面卡連接埠會被阻擋，也可安裝另購的顯卡
垂直安裝架。每個擴充槽均採用可重複使用的擋板，擴充槽檔板與擴充槽右側區域有三角
孔洞網狀通風口。下面電源供應器安裝位置提供兩種安裝方向孔位

https://i.imgur.com/dh913uK.jpg
[圖]
▼頂部三角孔洞網狀通風口具備磁吸式過濾網，配置長條形固定孔，可安裝2個120/140mm
風扇，水冷排可裝到240mm(寬度小於121mm，主機板上方元件及記憶體高度低於35mm)
https://i.imgur.com/ceWcQiQ.jpg
[圖]
▼位於頂部右前方的縱置式I/O埠、按鈕與指示燈，由後(圖左)至前(圖右)分別是1個
USB3.2 Gen2 Type-C(預留位置，可額外選購)、2個USB3.2 Gen1 Type-A、麥克風3.5mm插
座、耳機3.5mm插座、燈光控制按鈕、電源按鈕/電源指示燈(中央乳白色橢圓區域)。未配
置硬碟指示燈及重置按鈕

https://i.imgur.com/z2XiW9H.jpg
[圖]
▼底部腳座有防滑墊，電源供應器進氣口具備後抽式過濾網
https://i.imgur.com/fRT0LkX.jpg
[圖]
▼左側配置無打孔強化玻璃側板
https://i.imgur.com/6eNAjDN.jpg
[圖]
▼左側強化玻璃側板使用手轉螺絲固定，鬆開後即可取下左側板。下方金屬條往內折區域
的左側有商標
https://i.imgur.com/0HS1hR3.jpg
[圖]
▼強化玻璃側板背面上下邊緣有金屬條，上下金屬條有折邊，覆蓋住強化玻璃上下邊緣與
角落處，可發揮保護效果，但強化玻璃左右邊緣未有金屬條保護，取放時仍需注意避免直
接撞擊左右邊緣

https://i.imgur.com/fj8nSlN.jpg
[圖]
▼左側面結構，主機板/介面卡安裝位置與電源安裝位置彼此之間沒有間隔。底板上方有
長條狀穿線開孔(紅色箭頭)
https://i.imgur.com/3S56nH6.jpg
[圖]
▼底板主機板安裝位置凹陷處前端有長條狀穿線開孔(紅色箭頭)
https://i.imgur.com/bDWFUuS.jpg
[圖]
▼底板下方靠近電源安裝位置有2個穿線孔(紅色箭頭)
https://i.imgur.com/eT8GssO.jpg
[圖]
▼安裝長度160mm的電源供應器後，電源供應器與正面距離261mm，電源供應器與底板距離
12mm。底部前端有4個配件固定用橢圓形開孔
https://i.imgur.com/VvrjeTj.jpg
[圖]
▼後方未預裝風扇，主機板安裝底板上方鏤空，方便拆裝CPU散熱器背板
https://i.imgur.com/PN9DgTU.jpg
[圖]
▼機殼右側板使用手轉螺絲固定，鬆開後即可取下右側板
https://i.imgur.com/VZtVXm3.jpg
[圖]
▼撥開線組後可清楚看到機殼右側結構
https://i.imgur.com/ticU5e8.jpg
[圖]
▼隨附配件有電源螺絲(A)、主機板銅柱螺絲(B)、3.5吋硬碟專用螺絲(C)、3.5吋硬碟橡
膠墊圈(D)、塑膠束帶(E)
https://i.imgur.com/L6NFKxA.jpg
[圖]
▼隨附說明文件有多國語言注意事項及多國語言機殼使用者指南
https://i.imgur.com/YgOTdVd.jpg
[圖]
▼底板背面前端有2個3.5吋硬碟固定位置，要搭配配件內橡膠墊圈及專用螺絲使用，每個
安裝位置的其中一個橡膠墊圈固定在機殼上(紅色箭頭)，為固定用鎖點，鎖入螺絲後可確
保硬碟完全固定不會意外滑脫。另外可選購2.5吋SSD活動式固定架，每個固定架可安裝2
個2.5吋SSD，總共可安裝2個固定架

https://i.imgur.com/lFd1hMo.jpg
[圖]
▼底板背面右下有2個2.5吋SSD安裝位置，使用免工具及螺絲的插入式固定柱，將2.5吋
SSD背面螺絲孔對準固定柱插入，輕輕壓入直到卡住不脫落表示固定完成
https://i.imgur.com/go1GmBF.jpg
[圖]
▼安裝3.5吋硬碟時，將配件內橡膠墊圈及專用螺絲如下圖所示鎖入硬碟底部的螺絲孔，
並保留其中一個螺絲孔給固定用鎖點(紅色箭頭)
https://i.imgur.com/y3nKNML.jpg
[圖]
▼安裝3.5吋硬碟時SATA電源/排線連接埠朝上(靠近凹槽位置)，把鎖在硬碟背面的3個橡
膠墊圈對準固定孔直徑較大部分放入，放入後將3.5吋硬碟向下滑動使橡膠墊圈卡入固定
孔直徑較小部分，最後從底板正面的固定用鎖點鎖入專用螺絲，可避免硬碟意外滑動脫落
。安裝2.5吋SSD時SATA電源/排線連接埠朝下，把背面螺絲孔對準2.5吋SSD固定柱輕輕壓
入直到卡住不脫落即可。下圖為底板背面安裝2顆3.5吋硬碟及2顆2.5吋SSD示意圖

https://i.imgur.com/MoDp6Fq.jpg
[圖]
▼內建燈光控制板裝在右側面的右上角落處，提供1組ARGB 3pin插針，用紅色保護蓋蓋住
，連接時取下保護蓋
https://i.imgur.com/TLSqbL9.jpg
[圖]
▼機殼連接線組，1為電源開關，2為耳機/麥克風插座的接頭，3為USB3.2 Gen1 Type-A的
19pin接頭，4為內建燈光控制板供電用SATA接頭
https://i.imgur.com/4EinrdA.jpg
[圖]
頂部燈光控制按鍵，短按可切換燈光顏色(藍/黃、藍/紫、藍/薄荷綠、松樹綠/粉紅、黃/
紫、黃/松樹綠、白、色彩循環、慢速顏色循環、彩虹)，長按可切換燈光模式(固定、慢
速呼吸亮滅、慢速顏色追逐、固定北極光色)及關閉

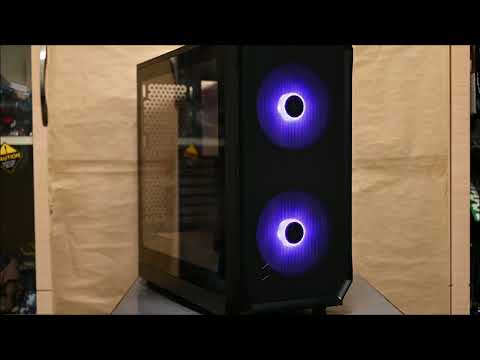

▼燈光控制板預設燈效模式示範：
https://www.youtube.com/watch?v=0bKOhYHni3U
▼電源按鍵中央乳白色橢圓區域會發光，並隨著顏色模式改變發光顏色，不過沒有配置硬
碟指示燈，無法得知硬碟是否正在讀寫
https://i.imgur.com/eBb8EWm.jpg
[圖]

不錯的點：
◆無打孔強化玻璃透明側板，免用工具即可開啟，金屬支架包覆玻璃上下邊緣，增加防護
性
◆前方/頂部/後方均有安裝風扇的位置，提供最多6顆120mm風扇安裝空間，前方預裝2個
Aspect 14 RGB風扇。前方可安裝最大360mm一體式水冷散熱排，頂部可安裝最大240mm一
體式水冷散熱排

◆前方配置金屬細緻網孔面板，頂部配置磁吸式過濾網，底部電源進氣口配置後抽式過濾
網
◆頂置式I/O面板提供2個USB3.2 Gen1 Type-A
◆7個無支架標準擴充槽，不用擔心介面卡連接埠會被阻擋，也可使用另購的顯卡垂直安
裝架
◆底板背面可安裝2顆3.5吋硬碟及2顆2.5吋SSD
◆內建燈光控制板，可從頂部獨立燈光控制按鈕切換內建預設燈效，同時電源燈顏色也會
隨著燈效改變顏色

可改進的點：
◆側板強化玻璃上下邊與角落雖有金屬支架包覆，但左右邊仍為裸露無防護，取放時需注
意避免直接撞擊左右邊
◆USB3.2 Gen2 Type-C僅預留位置，使用者要額外選購
◆沒有配置重置開關與硬碟指示燈
◆背板安裝3.5吋硬碟後，走背線空間有限
◆3.5吋安裝採用專用螺絲及橡膠墊圈固定，橡膠墊圈用久後要注意老化碎裂問題
◆僅預裝2個風扇

報告完畢，謝謝收看

--
--
